PHP9000-3F-I樹脂

瀏覽次數：

產品介紹

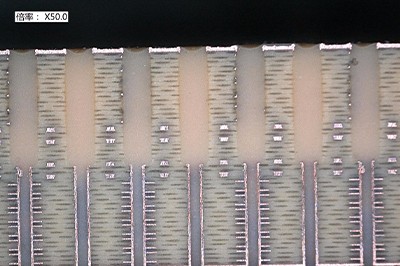

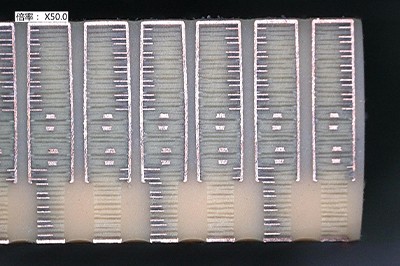

PHP9000-3F-I樹脂油墨產品無鹵環保，不含有機溶劑，是高性能樹脂,提升Tg/lowCTE+低粘度應用於ITC/MASS塞孔，穩定性能好，盲孔對接與軟硬結合塞孔樹脂板效果非常好，優異的硬度，好研磨，電鍍無凹陷，平整性好，無裂紋，可靠性高，極佳粘接強度和耐化學腐蝕性強，與再次鍍沈銅的連接可靠性好。

產品優勢

單組份

高導電性

高可靠性

優異的粘附力

單組份

高導電性

高可靠性

優異的粘附力

應用領域

· PHP9000-3F-I樹脂油墨適用於通用型塞孔油墨 ,普通通孔

· HDI/POFV/Heavy Copper/PKG工藝,垂直塞孔方式，FR-4板材

· PHP9000-3F-I樹脂油墨適用於通用型塞孔油墨 ,普通通孔

· HDI/POFV/Heavy Copper/PKG工藝,垂直塞孔方式，FR-4板材

產品系列

技術參數

序號	物性指標	測試方法	參考標準	測試結果
1	外觀	目測	/	淡灰白色
2	固含量	熱失重法	GB 1725-79	100%
3	玻璃化轉化溫度Tg	TMA（℃）	IPC-TM-650 2.4.24	140-170
4	CTE（膨脹系數）	TMA（＜Tg） α1（ppm）	IPC-TM-650 2.4.24	35-60
4	CTE（膨脹系數）	TMA（＞Tg） α2（ppm）	IPC-TM-650 2.4.24	90-110
5	260℃總膨脹率	TMA熱析法（%）	IPC-TM-650 2.4.24	1.4-1.7
6	吸水率	重量法（%）	IPC-TM-650 2.6.2.1	≤0.15
7	硬度	鉛筆法	IPC-TM-650 2.4.27.2	≥6H
8	絕緣電阻	電壓法（Ω）	GB/T 10064-2006	1-3*101¹³
9	導熱系數	穩態法（W/m.k）	ASTM D5470-2012	0.5-0.7
10	介電常數	分離式介質諧振測試（5GHz）	ASTM-D15012	3.4-4.0
11	介質損耗	分離式介質諧振測試（5GHz）	ASTM-D15012	0.01-0.02
12	附著力	百格+3M膠帶法	IPC-TM-650 2.4.1	100/100
13	材料耐熱性	回流焊260℃.60sec.3 cycles	IPC-TM-650 2.1.1.2	Pass
13	材料耐熱性	熱應力288℃.10sec.5 cycles	IPC-TM-650 2.6.8	Pass
14	耐化學腐蝕性	10wt% NaOH 25℃*30min	IPC-TM-650 2.3.4.3	Pass
15	TCT測試	-50℃/30minó150℃/30min 1000cycles	IPC-TM-650 2.6.7.2	Pass

序號	物性指標	測試方法	參考標準	測試結果
1	外觀	目測	/	淡灰白色
2	固含量	熱失重法	GB 1725-79	100%
3	玻璃化轉化溫度Tg	TMA（℃）	IPC-TM-650 2.4.24	140-170
4	CTE（膨脹系數）	TMA（＜Tg） α1（ppm）	IPC-TM-650 2.4.24	35-60
4	CTE（膨脹系數）	TMA（＞Tg） α2（ppm）	IPC-TM-650 2.4.24	90-110
5	260℃總膨脹率	TMA熱析法（%）	IPC-TM-650 2.4.24	1.4-1.7
6	吸水率	重量法（%）	IPC-TM-650 2.6.2.1	≤0.15
7	硬度	鉛筆法	IPC-TM-650 2.4.27.2	≥6H
8	絕緣電阻	電壓法（Ω）	GB/T 10064-2006	1-3*10¹³
9	導熱系數	穩態法（W/m.k）	ASTM D5470-2012	0.5-0.7
10	介電常數	分離式介質諧振測試（5GHz）	ASTM-D15012	3.4-4.0
11	介質損耗	分離式介質諧振測試（5GHz）	ASTM-D15012	0.01-0.02
12	附著力	百格+3M膠帶法	IPC-TM-650 2.4.1	100/100
13	材料耐熱性	回流焊260℃. 60sec.3 cycles	IPC-TM-650 2.1.1.2	Pass
13	材料耐熱性	熱應力288℃ .10sec.5 cycles	IPC-TM-650 2.6.8	Pass
14	耐化學腐蝕性	10wt% NaOH 25℃*30min	IPC-TM-650 2.3.4.3	Pass
15	TCT測試	-50℃/30minó150℃/30min 1000cycles	IPC-TM-650 2.6.7.2	Pass
